青岛富锐德智能装备科技有限公司，是一家为粉体材料领域提供研磨、分散、混料、机械合金化专用搅拌球磨机及解决方案的智能装备企业，产品及服务范围包括：搅拌球磨&砂磨生产销售，设备配件供应，旧设备以旧换新、翻新以及售后服务，粉体材料研磨、分散、混料产线、自动化串联的解决方案设计与实施等。

　　富锐德秉承“合作共赢、锐意进取、以德立信”的经营理念，为新材料领域提供具有国际标准的国产化新装备而努力，目前已具备国际化标准的高能球磨研发和生产技术，高能球磨机已应用于精密陶瓷、碳化钨、DSM分散强化金属(机械合金化)、金属粉末、金属氧化物、铁氧体、涂料、油墨、颜料、釉料、玻璃、食品生产、纤维、矿物及化学等领域，高能球磨机已是国内外公认的粉体材料研磨、分散、混料、机械合金化十分有效的设备。

　　主要应用领域一：

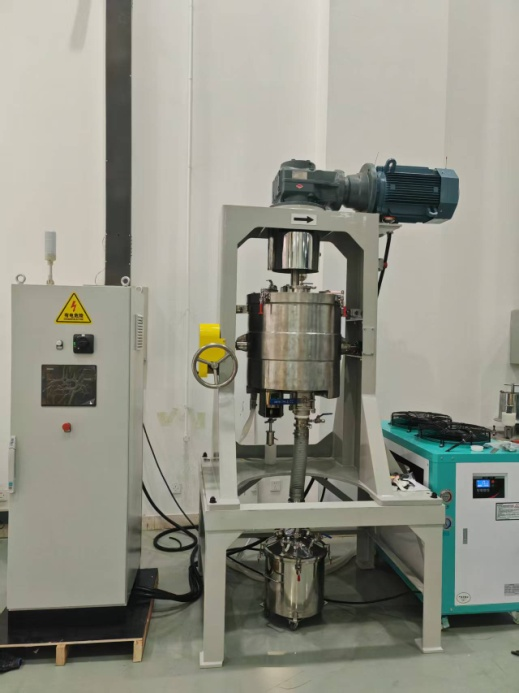

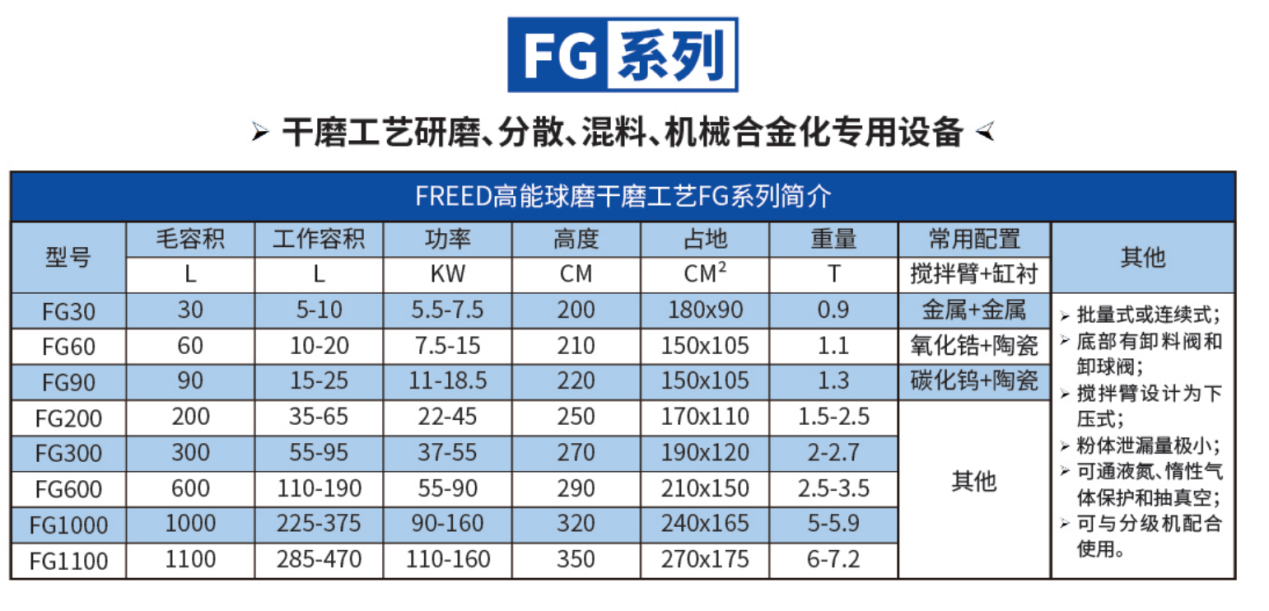

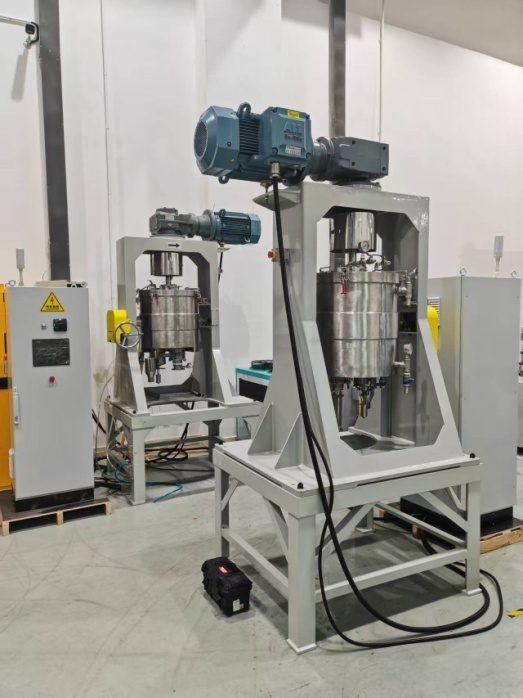

　　DSM分散强化金属(机械合金化)，金属基复合材料，干法球磨工艺，使用FG系列搅拌球磨。

　　材料制备：使用6061 Al合金粉末(粒度约10μm)、碳纳米管(CNT，直径20nm，长度1-2μm)和B4C微粒(粒度约6μm)作为原料。制备具有双峰晶基体的微米颗粒增强复合材料(M)：铝粉进行低速球磨(LSBM：200rpm，球料比：20：1)8h，以形成纳米片，作为超细晶(UFG)部分。随后，制备的纳米片与B4C微粒(10wt%)和原始Al合金颗粒(用作粗晶(CG)区域)混合高速球磨(HSBM：500rpm，球料比：20∶1，30min)，冷压(300MPa)，真空烧结(570℃，2h)，和热挤压(410℃，挤出比25∶1)。使用高剪切预分散技术添加0.5wt.%CNT在铝粉中LSBM，后续操作和M制备方式一致制备出具有双峰晶粒基体的微/纳米增强复合材料(MN);在CNT@Al粉末基础上再添加1wt.%Mg粉后根据LSBM时间不同制备的材料分别为Mg-MN(LSBM6)和Mg-MN(LSBM8)。CG：UFG的固定重量比为20：80。(引用上交大李老师分享文章)

　　主要应用领域二：

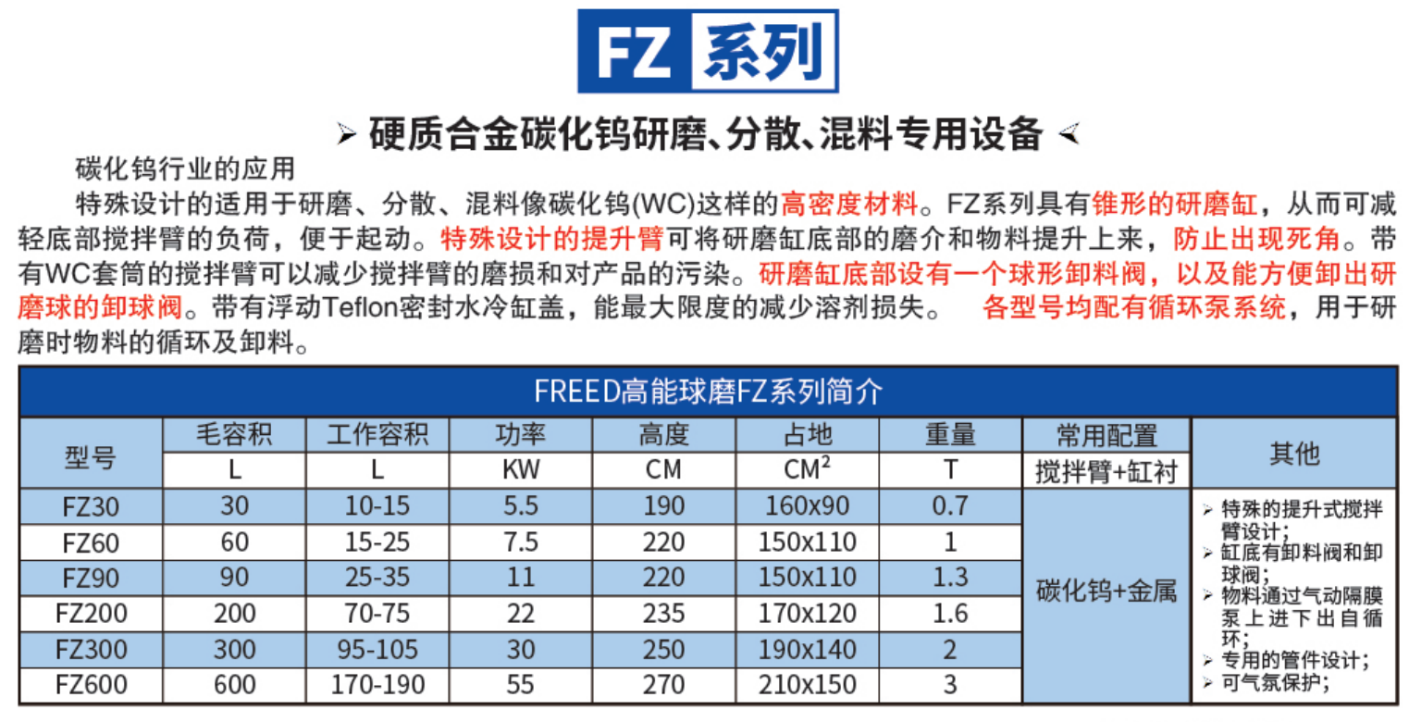

　　硬质合金WC粉体研磨、混料，湿磨工艺，细晶混料防氧化，惰性气氛保护，高比重物料混料、研磨，替代滚筒球磨，使用FZ系列搅拌球磨。

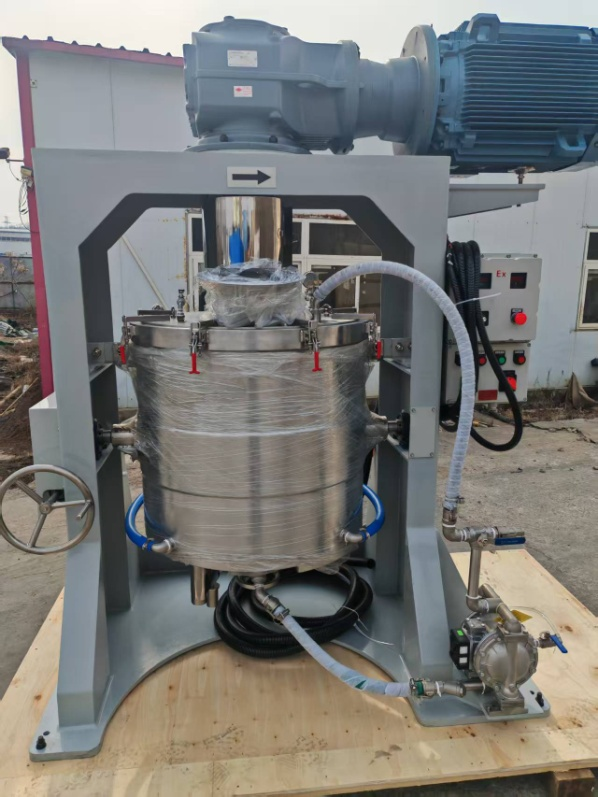

图为FZ300

　　主要应用领域三：

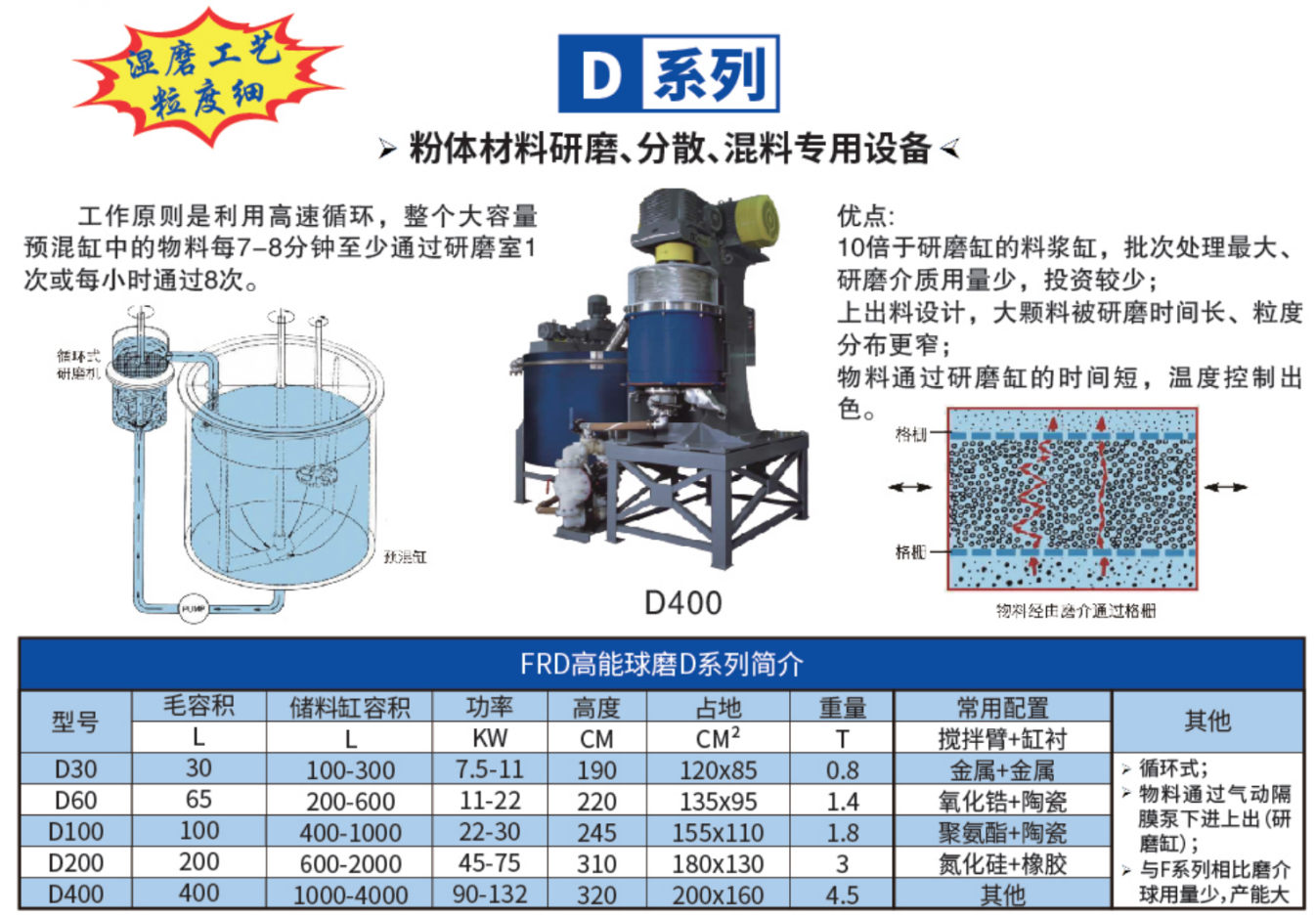

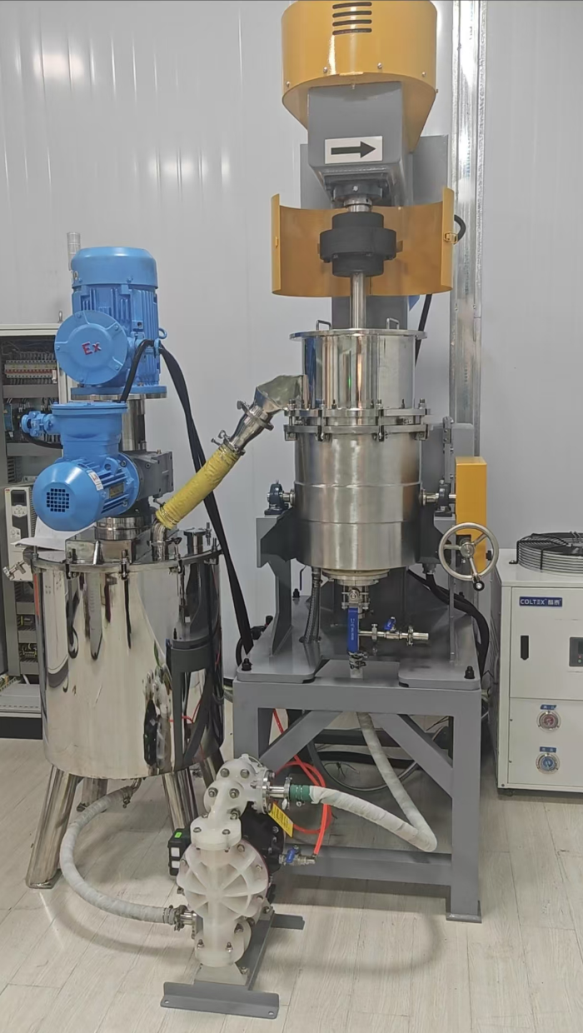

　　氮化硅陶瓷，搅拌球磨出料粒度可达0.8-1微米，用5-6mm氮化硅磨介球，小研磨腔大混料缸，更经济，使用D系列循环搅拌球磨，同时适用其他陶瓷浆料。

　　主要应用领域四：

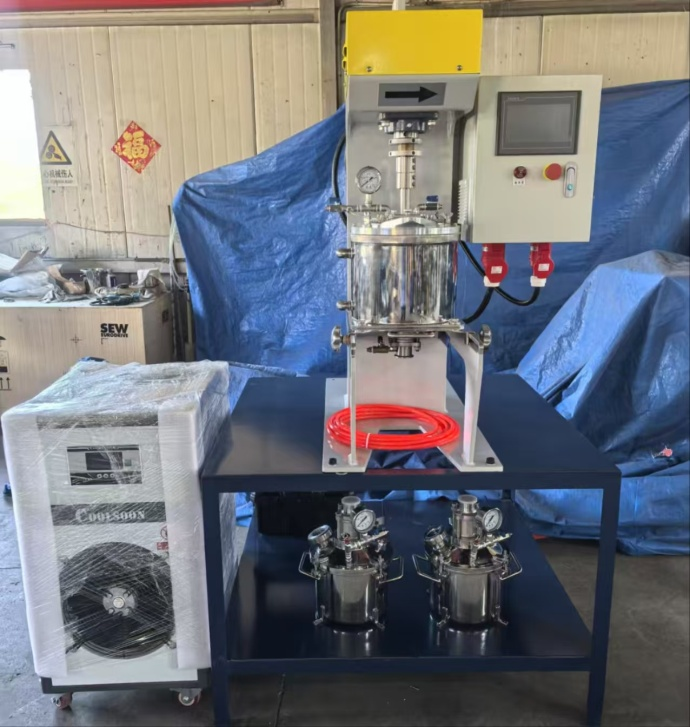

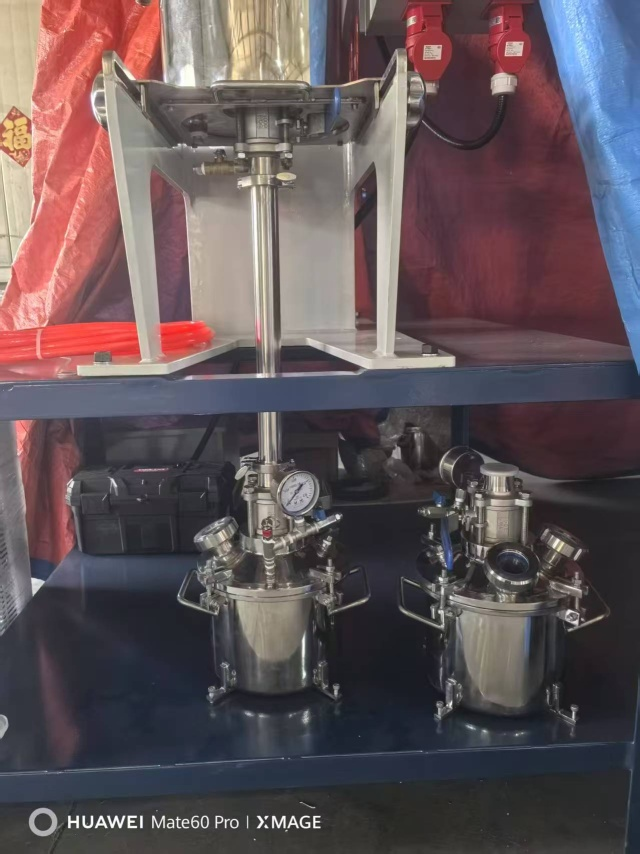

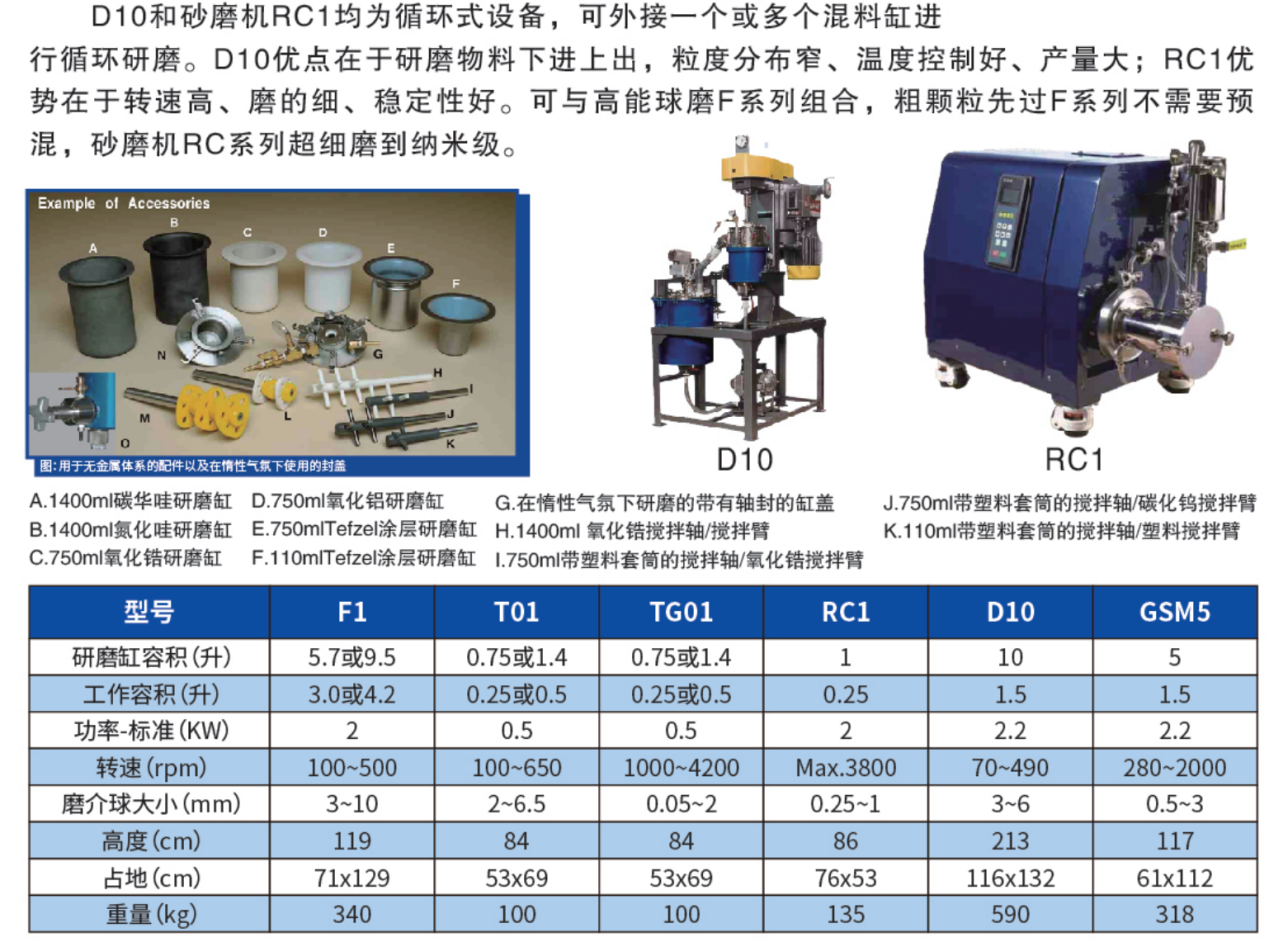

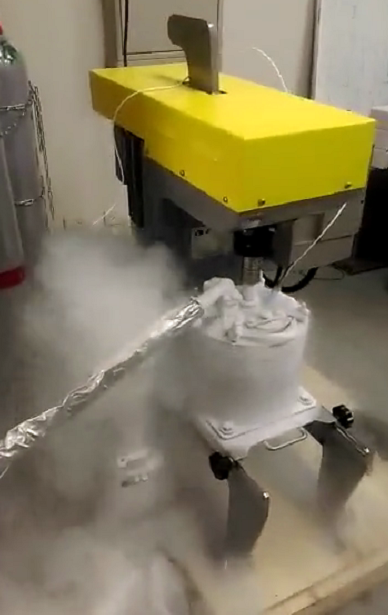

　　实验室多种物料研磨分散混料，多工艺(湿磨or干磨)，多工况(液氮冷冻研磨/惰性气体保护/抽真空等)，实验结果可放大至量产设备，请用F1实验搅拌球磨机。

　　官网：www.freedtech.com.cn

　　联系人：杨震 电话：15762268188 邮箱：yang.z@freedtech.com.cn

　　公司地址：山东省青岛市市北区舞阳路51号

　　微信公众号：青岛富锐德智能装备
